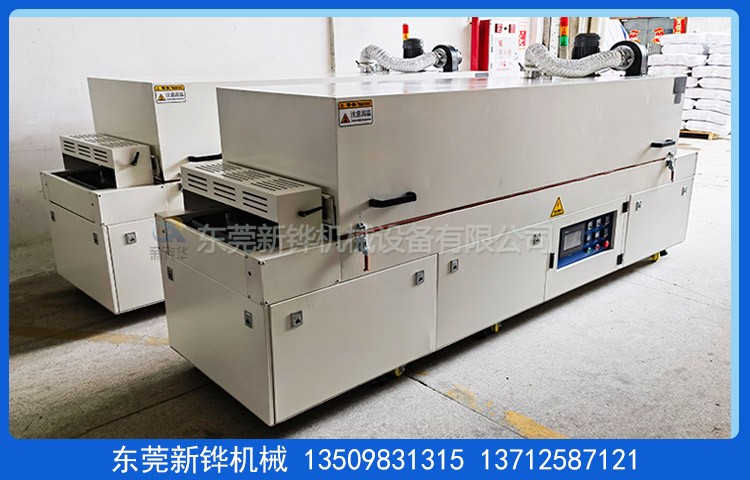

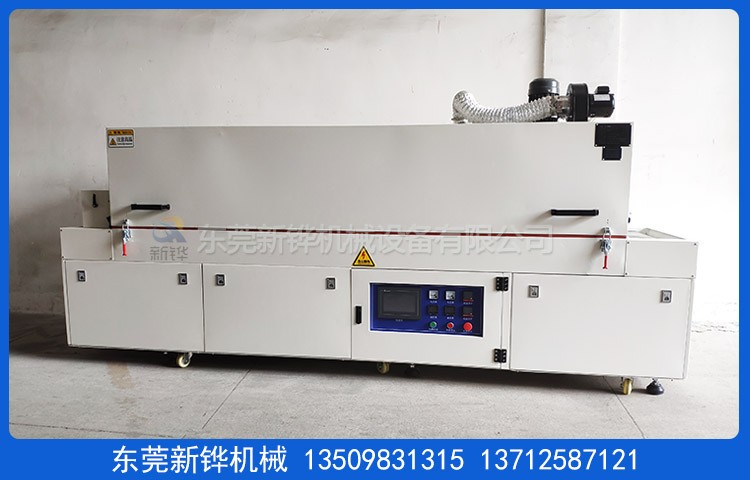

装备名称:薄膜电极热风隧道炉
装备型号:XHSO-5-06-2R
装备电源:AC380V 3φ 50HZ 15KVA
烘烤尺寸:长4000×宽650×高100mm
形状尺寸:长5000×宽850×高1450mm（以实物为准）
机台结构:入料口:50mm（产品进料高度）,进料段:500mm（手动调理门+排风罩150mm）,烘干段:4000mm（分2段加热控制）,冷却段:200mm （分4个离子除静电电扇）,出料段:300mm（手动调理门）。
磨练方法:手动推杆掀开磨练,掀开高度450mm.
机架结构:2500mm2段,分2段拼接装置。
内箱材质:T1.2mm厚SUS201#不锈钢板加工制作, 氩弧焊接,无灰尘爆发。
外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm 铁方通焊接成型,机架周围不封板,
脚轮脚杯:底部装置3寸运动脚轮,M20地脚螺丝高度可调理。
机台颜色:薄膜电极热风隧道炉经防锈处置惩罚后静电高温粉体涂装（色卡:ZCM-1405A）。
保温结构:高密度保温岩棉隔热保温,保温层厚度100mm。
密封条:?20mm耐高硅胶密封条密封处置惩罚,雅观无污染。
防护标签:装备高温部分加贴高温警示标识。
温度规模:常用温度130℃,最高温度:常温～MAX180℃可调;
温控方法:智能温控器配合固态调解器控制, 输入模式为细密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功效。
温度匀称度:恒温15分钟空炉130℃±3~5℃。
检测温度:每节加热炉盖外拉2条插头式热电偶,居中装置监控温度。
运风方法:风道疏散后笔直送风吹向产品,循环运风设计,匀称性佳。
运风电机:长轴型烤箱马达2组0.5HP及9寸强力型多翼式镀锌风轮。
排风口:加热段直径90mm1个,共2个排气口。
加热方法:薄膜电极热风隧道炉接纳不锈钢电热管,顶部加热方法。
加热功率:12KW, 恒温状态功率:6KW.
升温速率:约5℃/min,空炉常温～130℃约需时间35分钟
运送网带:宽600mm*4*4mm咖啡色铁复龙网带。
运送速率:0-500mm/min恣意调理,运送高度:800±50mm。
运送动力:370W减速电机配合易能变频器调速。
冷却方法:分4个可调理角度离子除静电电扇风冷。
清静�；�:超温阻止加热并警报装置,马达、电热过电流�；�,控制回路短路及过载�；�,泄电断路器、电源逆向避免器等…合乎国际清静标准。
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行,JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外装备配件消耗造成的故障本公司酌情收取工本费,免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪。
验收标淮:本机台不含供电电源线,排风管及排风管装置用度,装备调试完成3天内为验收时间,以双方签订的手艺协议书为标淮,装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起25 个事情日内完成,装置调试时间为货到工厂之日 2 个事情日内完成。
东莞yl23411永利官网烘干装备厂家生产:薄膜电极热风隧道炉,电极热风隧道炉,薄膜电极隧道炉,印刷烘干隧道炉,热风隧道炉,电极片隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
