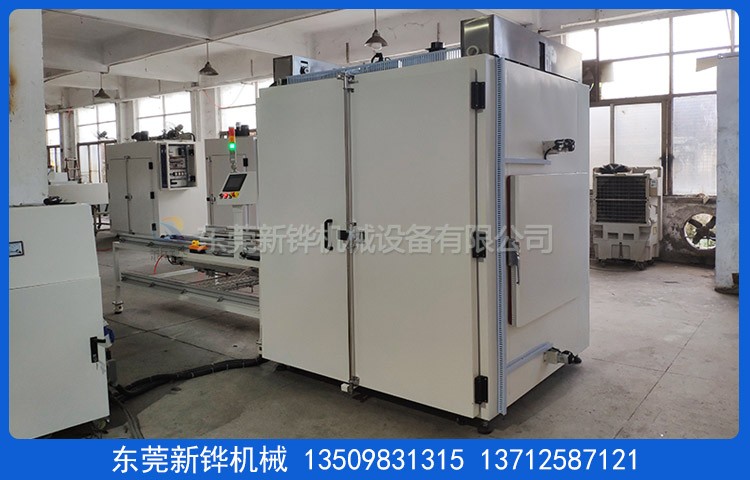

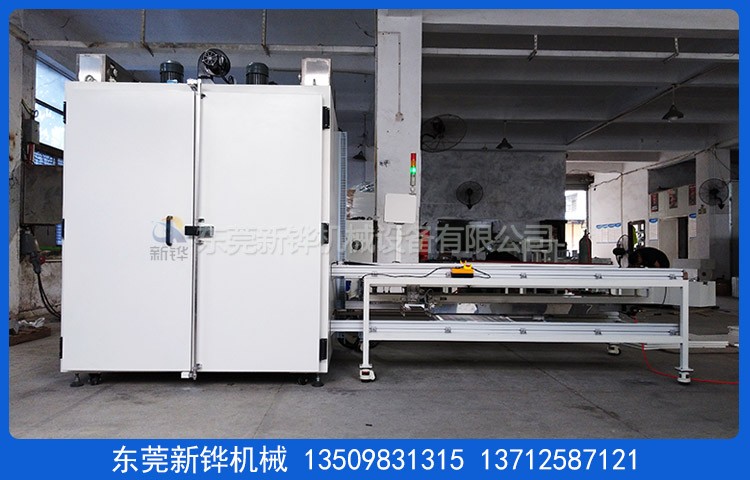

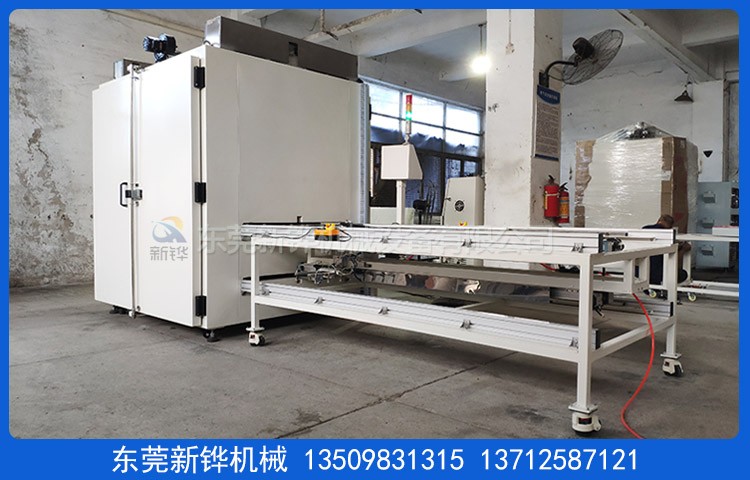

装备名称:双链提升烘烤箱
装备型号:XHMO-12-2T
机台电源:AC380V 3φ 50HZ 39KVA
烘烤尺寸:长1600×宽1630×高1570mm
外型尺寸:长1800×宽1750×高2380mm（以实物为准）
机台结构:收支料机构1套:长2350*宽1250*高850MM（上料位料盘离墙面约1500MM） ；烘烤尺寸:长1600*宽1630*高1570mm（2组加热控制） ；推料机构:2套 ；顶部装置吊环 。
机台定位:装置承重M20脚杯,3寸脚轮利便装备的移动牢靠和拼接 。
磨练方法:侧面+背面开门利便磨练及清洁保养 。
内箱材质:T1.2mm厚SUS201#不锈钢板全密封满焊包管炉内清洁 。
外箱材质:T1.5mm厚冷板折弯增强焊接加工,打磨防锈 。
烤架材质:T1.2mm厚SUS201#不锈钢板方通焊接,两侧传动接纳4分链条+耐高温轴承座+S201#不锈钢板折弯导轨,托盘6*3筛网,尺寸长1000*宽600mm 。
机架材质:T1.2*40*40mm 201#方通焊接成型 。
机台颜色:双链提升烘烤箱经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色 。
保温质料:炉衬与炉体之间填充优质耐高温白色岩棉保温保温质料,保温层厚度80-100mm 。
炉体密封:?18mm耐高温密封条密封处置惩罚,雅观无污染 。
温度规模:最高温度:常温～MAX200℃可调,常用温度175℃±5℃% 。
温控系统:触摸屏+温度�？�+SSR固态继电器输出控制加热,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶 ；
运风方法:长轴型高温马达配多翼式201#不锈钢风轮,顶部风道循环运风设计,匀称性佳 。
进排风口:进/排风口:200W电机+变频器调控风量,炉内置换新鲜空气 。
加热功率:双链提升烘烤箱接纳不锈钢电热管 。
升温状态:36KW,恒温状态约:18KW 。
推料机构:电机+丝杆+耐高温滑块 ；
进料机构:无动力滚轮+伺服+�？�+夹抓气缸 ；
出料机构:无动力滚轮+伺服+�？�+夹抓气缸+吸盘 ；
上料行动:夹爪把钢网从烤箱取出,然后人工把产品放钢网盘上,放好后钢网和产品一起移进烤箱中 ；
出料行动:夹爪把钢网从烤箱取出,吸盘吸产品（吸盘位置可调）,托盘移出,吸盘松开,产品掉到收料箱,后钢盘移进烤箱 ；
控制要求:人工放好料按启动最先进料,出料同时势情,顶部/底部推料行动同时举行,以人工给信号为准,待最后一炉人工不放料时,人工手动切换到炉子内里的产品烘烤完成后关机
清静� ；�:超温阻止加热并警报装置、马达、电热过电流� ；ぁ⒖刂苹芈范搪芳肮乇 ；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鳌⒓蓖？亍⑷甘镜疲ê焐收稀⒒粕⒙躺诵校┑群虾豕是寰脖曜� 。
防护标识:所有带电外露部位加装绝缘� ；ふ�,危险处贴有警示标识,电柜防护品级IP54 。
使用条件:主电源接纳AC 380V/50Hz 三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度 。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。
售后服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修 。
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟 。
验收标淮:本机台不含供电电源线、排风管道,以双方签订的手艺协议书为标淮 。
验收时间:装备调试完成3-5天内为验收时间 。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份 。
交货日期:签订条约收到订金之日起60天完成 。
装置调试:装置调试时间 5个事情日内完成 。
东莞yl23411永利官网机械装备厂家生产:双链提升烘烤箱,提升烘烤箱,双链轨道烘箱,双链烘箱,升降烘箱,提升烘箱,热风烤箱,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LED光电烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较� � ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
