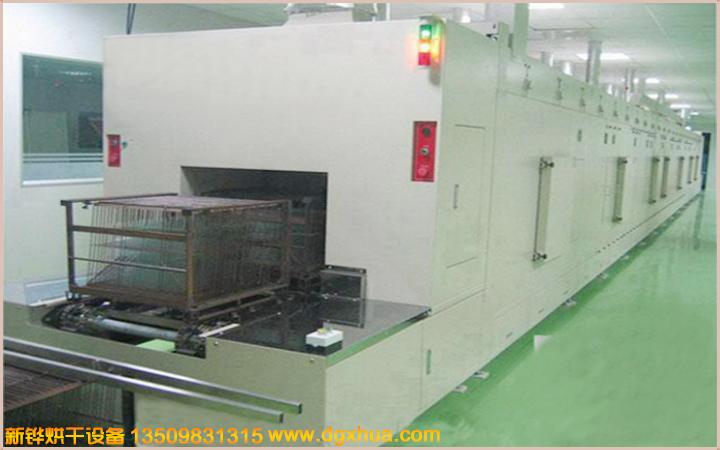

高温玻璃无尘隧道炉 红外线光高温玻璃隧道炉 节能电热高温无尘隧道炉、工业高温玻璃无尘隧道炉
型号：XHSOH-30-5R
形状尺寸：7800*1300*1500（*长*宽*高*）
红外线烘道用于玻璃盖板油墨印刷后烘烤，玻璃由印刷机自动装盘后经由传送带经由红外线干燥加热并冷却后,收料机自动收料�？梢杂杏媒谠既肆�，同时镌汰了职员接触产品的机会，提高产品良率。
一、装备概述
玻璃外貌印刷油墨烘烤用由传送带经由红外线干燥炉加热并冷却后出料、红外线干燥炉是以红外线方法加热,常用材质外貌温度（300- 600℃）,材质外貌温度匀称3+/-3 ℃ 以内。
二、 装备规格及主要手艺指标
运送方法
1.接纳米黄色铁氟龙布式运送带运送,网宽900mm。
2. 有网偏自动调解机构及极限�；ぶ�。
3. 接纳变频器无段速自由调解, 速率规模 0.2-5m/min。
4. 高级全密式齿轮减速机马达驱动。
5.入料口下端装置粘尘纸卷，清洁运送带。
结构漫衍
1.外尺寸：7800*1300*1500（（L*W*H））
2.入料段600mm
3.加热段5*1200mm
4.冷却段600mm
5.出料段600mm
6.运送带距地面高950±20mm
三、加热方法
1. 加热段共计4米，红外线照射电热循环加热,可单独控制红外
线输出。
2. 接纳 PID 温度控制器,配合SSR 组件相位输出控制,控温速
度快且稳固性高。
3. 常用材质外貌温度（300- 600℃）,材质外貌横切左中右温度匀称±3℃以内。
4. 炉内设定温度max（300-600℃）。常用温度（300-600℃。）
5. 加热段设岩棉断热及空气隔热,对冷房影响zui低，外貌温度比室温高10℃。
6. 进排气风门可调解,有用控制炉内微压。
7. 上盖开启接纳电动缸自动升降，轻松、清静、利便。
8. 炉内采鼓风循环回风方法,镌汰热损失节约能源。
9. 热风由上向下设计。避免质料位移及避免爆发灰尘上扬。
10.炉内风道设有高效过滤器过滤效率99.97%,Class1000,耐温250度过滤网，确保炉内清洁度、送风方法 1.接纳1/2 HP高温长轴马达配合风轮，由上向下经高效过滤后吹向产品外貌，从底部接纳。每温区*2组，共2组。
四、冷却方法
1. 接纳强力电扇吹向产品外貌冷却。
2.下方接纳强力风机将热风倾轧室外，上下对流。
3.电热分派 1.红外线发热管0.7KW*18支/组，共2组。红外线发热管、炉体材质 1.外部接纳钢板经防锈处置惩罚后高温烤漆，底座周围钣金封板。
4.内部接纳SUS201#1.5t镜面不锈钢板。
5.�；ぷ爸�： 1. 超温�；こ魑驴丶捌渖舷孪蕹卤苊饣芈饬砩栌懈蔽露瓤刂瞥卤苊馄髯髯钋寰参露确阑て�,超温温度异常时，响警报通知外,自动切断电源系统，避免意外爆发。
6. 传动马达加装反相�；�，避免马达反相后温度过高，造成产品及装备损坏。
7. 设有紧迫阻止开关，各加热段各项电途经电流，过载�；ぜ傲�。
8. 异常爆发时，配合异常指示灯及蜂鸣器警报，利便操作职员扫除异常。
五、系统控制
1. 日本三菱可程式控制器。
2. 台湾威纶人机介面。
3. 三色指示灯: 红黄绿亮灯显示机台即时状态。
yl23411永利官网是一家集光热固化装备的科研开发、生产制造、销售服务于一体的全方位、多功效新型科技型企业。
普遍应用于：玻璃、电子、五金、塑胶、地板、纺织、食物、涂装、电镀、薄膜、化工、皮革、木匠、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代古板热风循环式烤箱。
主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥装备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关装备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建设了优异的客戶使用网络。
