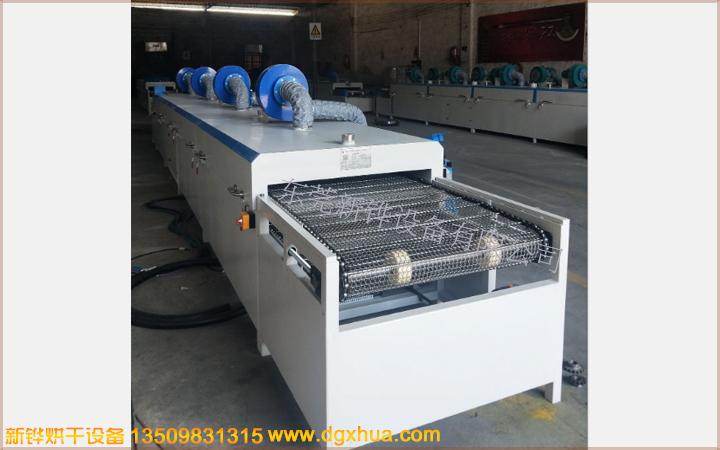

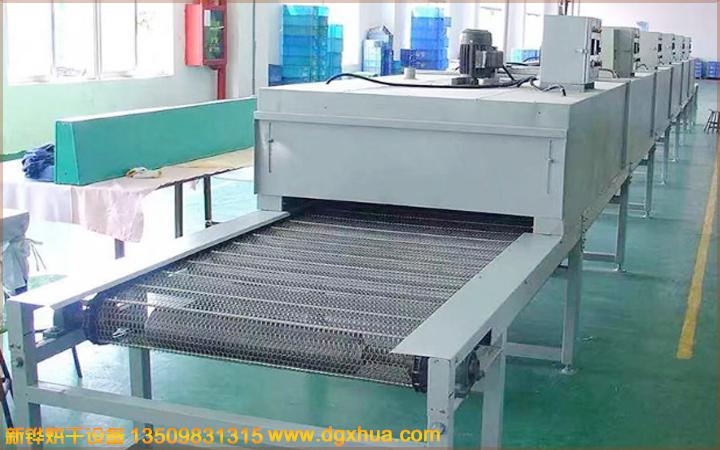

无尘隧道炉、无尘充氮隧道炉、热风无尘充氮隧道炉、工业热风无尘充氮隧道炉

一、型号：XHSOQ-40-3R

内部尺寸：高1500MM×宽430MM×深100MM

外箱尺寸：高2000MM×宽630MM×深1550MM

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

运送宽度：500.mm

运送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-200℃（300℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电   压：380V三相4线50HZ。

加热功率：9KW 运风功率：0.75KW 总功率：9.75KW
控制方法：抵达所需温度最先计时或开机计时。
二、温控系统：

1、温度规模：常温—250℃（可恣意设定所需温度,升温至150度须30分钟左右）
2、温度控制器：接纳台湾品牌RKC 70型温度控制器，PID做数字显溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃约莫30分钟

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、配2芯电热偶证温度控制越发稳固和更准确、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度匀称度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

控制电器使用质料：接纳台湾“威纶”牌7寸触摸屏 K型温度热传感器 1条 2510正泰牌接触器1个1210正泰牌接触器1个,够温计时器1个，时间制1个,超温掩护1个,过载掩护器1个,事情电流表1个电器、加热、运风、控制扭制、开关各1套   电源开关、加热运风事情指示灯各1支
3、加热器：接纳陶瓷发热盘加热，发热管装置在炉内上部传热至底部。

 三、运风控制系统：

1、运风电机接纳1HP 0.75KW升捷牌运风电机1台增强轴烤箱专用电机并装

电流过载掩护，设置强力型多翼风叶轮10.5寸1个。

2、运风方法：在炉体左右两侧强制出风，顶部回风循环。在左右两侧出风口设置调理板，调理炉内温差。在炉体顶部设置排气排风烟囱，让产品在烘烤时，实时倾轧废气烟雾。

四、炉体结构及用料：

1、炉体设计成：双开门，内胆箱脱离6层,托盘另行计价。

2、内箱接纳1.2mm厚不锈钢板制做，保温层80mm厚高级岩棉。

3、外箱接纳1.5mm厚冷扎板加工成型后防锈处置惩罚,柒颜色为天蓝色。

4、门边密封：接纳耐高温硅胶迫细密封。

五、机台事情原理：

1、启动电源开关→2、开启电机运风开关→3、开启加热开关→4、设置所需温度→5、最先加热→6、温度抵达最先自动盘算烘烤时间→7、抵达烘烤时间最先蜂鸣提醒，并切断加热电源。

yl23411永利官网是一家集光热固化装备的科研开发、生产制造、销售服务于一体的全方位、多功效新型科技型企业。

普遍应用于电子、五金、塑胶、地板、纺织、食物、涂装、电镀、薄膜、化工、皮革、木匠、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代古板热风循环式烤箱。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥装备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、崎岖温干燥等相关装备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建设了优异的客戶使用网络。
