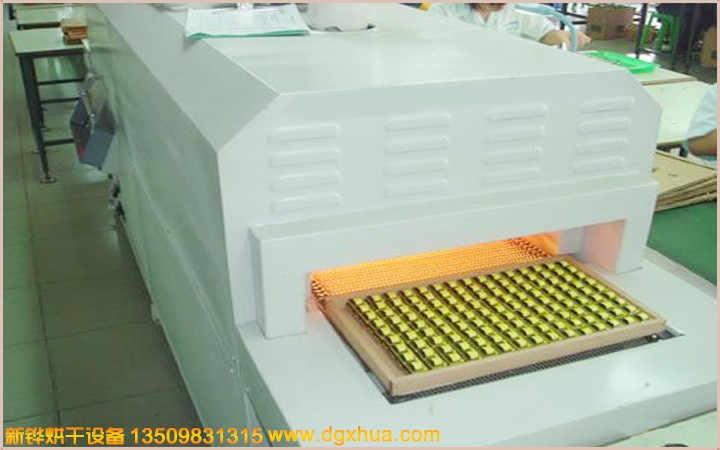

产品名称：电容行业隧道式烘干炉
一、电容行业隧道式烘干炉主要手艺参数
1、内胆尺寸：宽1000*高650*深1640mm；
2、形状尺寸（约）：宽1420*高1760（不含马达高）*深1880mm；
3、温度规模：室温+20℃～+200℃可调，使用温度150℃；
4、仪表温度波动度：≤±1℃；
5、温度匀称度：≤±2℃(空载)小于即是，负载≤±4℃，进料后10分钟测温；
6、升温速率：≤8℃/min；
7、外壳温度：装备在150℃以内，外壳温度不高于室温+15℃，炉口及接缝处除外；
8、循环风方法：上下循环运风；
9、电源：三相五线制，380V，50HZ；
10、总功率：28KW左右；
二、电容行业隧道式烘干炉箱体结构特征
1、外壳质料：接纳1.5mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、内胆质料：接纳1.5mm厚SUS304不锈钢板制作，坚持胆内清洁、防生锈、耐侵蚀；
3、箱体骨架：接纳50*50*3mm角铁制作，坚持箱体内外各个面的承载强度，并保存热胀冷缩系数，可避免箱体变形 。
4、密封质料：密封条接纳硅胶胶条制作，可耐温稳固形，门与内胆接纳双层密封形式，增强密封效果；
5、气动门：两头设有气动门（气缸及配件由客户（立特）购置，我司认真装置）；
6、脚杯：箱体底部装置4件脚杯，利便烤箱牢靠；
三、电容行业隧道式烘干炉控制系统
1、运风马达：配雨田0.75KW加长轴运风马达（和风轮能从顶面取出），配台达变频器；
2、风轮：配10.5寸304#不锈钢多翼式风轮；

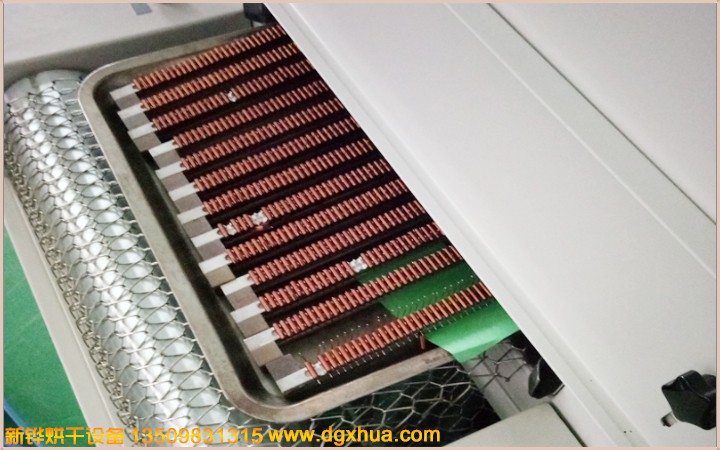

3、加热管：接纳304#不锈钢U型发热管，带散热片，可使发热管温度匀称散发；
四、电容行业隧道式烘干炉功效
1、超温报警：当现实检测温度凌驾超温�；の驴仄魃瓒ㄖ凳�，输出至客户PLC，自动切断加热电源，起到双重�；すπ�；
2、接地�；ぃ航峁辜寰步拥乇；� 。
3、电源缺相、相序�；ぃ号溆邢嘈虮；て�
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
