旋转机构是旋转炉体的焦点结构 ，旋转机构由旋转中心及滑轮组成 ，旋转中心由旋转轴、轴承、中心机座及轴承端盖组成 ，滑轮机构由导向轮及钢轨组成。由于中心轴与炉壳低端中心位置圆盘接纳螺栓组毗连 ，螺栓组匀称漫衍装置在圆盘上 ，螺栓接纳高强度螺栓；炉体重量由装置在机座上的导向轮支持 ，使炉体旋转时中心机座轴承不因炉壳重量而损坏 ，炉壳底部焊接的钢轨为导向轮的轨道 ，钢轨直接与导向轮接触 ，导向轮作为滑轮机构使炉壳受到较小的力矩而旋转。
启动装置是炉体旋转的动力源 ，启动装置由减速器、大齿轮、小齿轮、传动轴、销齿轮组成 ，生产历程中炉体必需以较慢的速率旋转 ，炉体旋转一周一样平常为5~7d ，凭证生产现真相形 ，可通过变频器调理电机频率控制炉体旋转速率。选定电机转速后通过与其毗连的其它装备速比可确定销齿轮的转速。
旋转炉体接纳齿轮传动结构 ，炉体底部中心位置焊接有法兰盘 ，法兰盘与旋转轴上的法兰由螺栓毗连 ，旋转轴通过上下轴承装置在中心机座上 ，组成炉体的旋转中心；电机、减速器、齿轮传动组成炉体旋转的动力源 ，当电机开启时通过减速器按一定的转速比转达给传动轴 ，转达轴上端装置有齿轮 ，齿轮直接与炉壳底端的销齿轮组成齿轮传动 ，当动力源发动齿轮旋转时 ，炉壳以底部中心位机座为旋转轴旋转 ，此时 ，支持炉壳底面的导向轮为滑轮使炉壳受较小的力矩而旋转。通过对各传动段设计一定的传动比包管炉壳以一定的转速旋转 ，同时 ，通过变频器调理 电机选择所需的转速。
特点

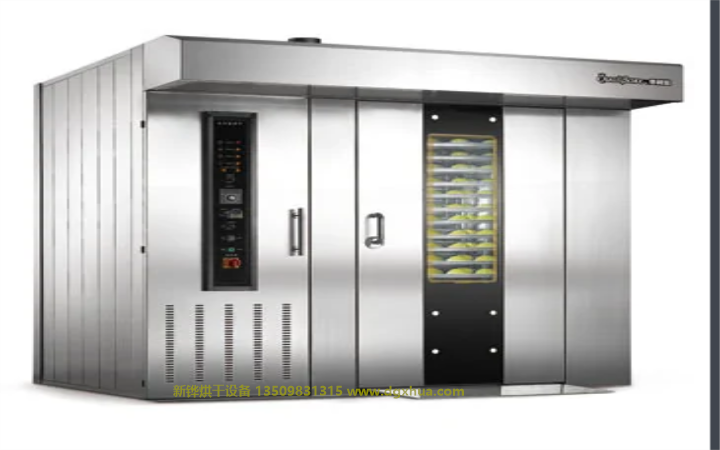

旋转炉
1、台车式烘烤 ，整车推进推出 ，量大、省时省力 ，制品色泽一致 ，口感好；
2、特殊风道设计包管对流充分 ，确保炉内温度漫衍匀称 ，三段式可调风口 ，顺应差别制品、差别季节对烘焙质量的特殊要求；
3、 设有自动抽风机构 ，开门时吸走热气 ，能有用避免热气扑面伤人；
4、特殊炉外斜板设计 ，可使门的开合自动升降 ，兼顾了台车收支及密封保 温两方面要求；
5、 与相同产量的层炉相比具有节约空间、节约能源、节约人力；
6、 三层保温设计 ，热消耗少；
7、快、慢两种风速设计 ，使烘炉烘烤差别食物时 ，通过选择热风循环速率 ，以抵达烘烤速率与质量的协调统一；
8、 开门后转盘自动定位阻止 ，能利便台车收支；关门后自动运转 ，能提高运行效率。
9、 设有计时功效 ，便于控制烘烤时间自动控制；
10、加热系统、传动系统、抽风系统、快慢风电机系统都有异常监控装置 ，当系统泛起异常时 ，操作界面一目了然。
一、 旋转烤炉的操作必需由接受过培训并审核通过的职员操作。
二、 运行前的准备：
1、确认电源是否正常；
2、确认炉内无异物。
3、确认排烟系统事情正常。
三、 开、�；承颍�
1、开机时先翻开电源 ，选择烘烤温度实时间 ，举行预热 ，待抵达预热温度时 ，开启炉门将烤车推入炉内 ，关闭炉门 ，选择烘烤时间 ，按下启动按钮 ，烤炉最先事情；
2、�；毕热〕雎诳境� ，关闭系统 ，进入睡眠状态后 ，再关闭总电源即可。
四、 清静使用注重事项：
1、在使用时谨防烫伤。
2、作业前及作业后必需实时整理残渣并消毒。
3、如发明烤炉有任何异常情形 ，请实时见告工程职员。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环 ，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺 ，密封效果优； 机体外壳温度低 ，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
