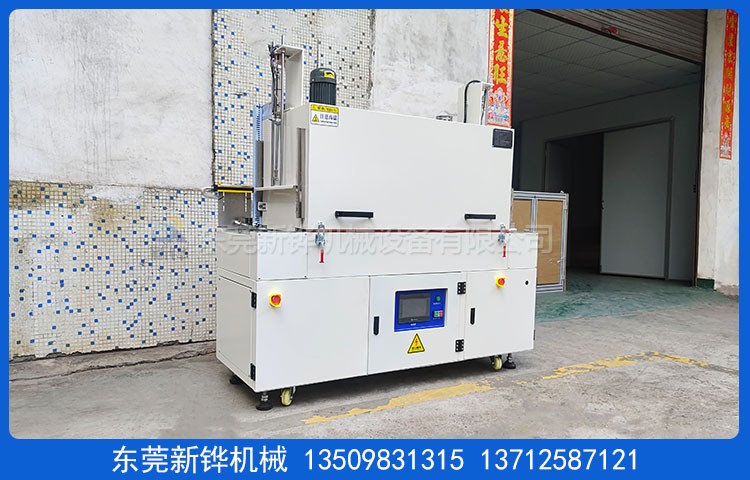

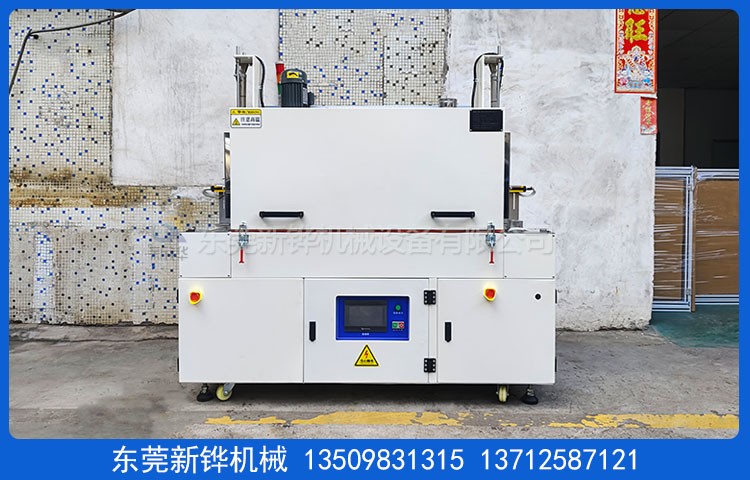

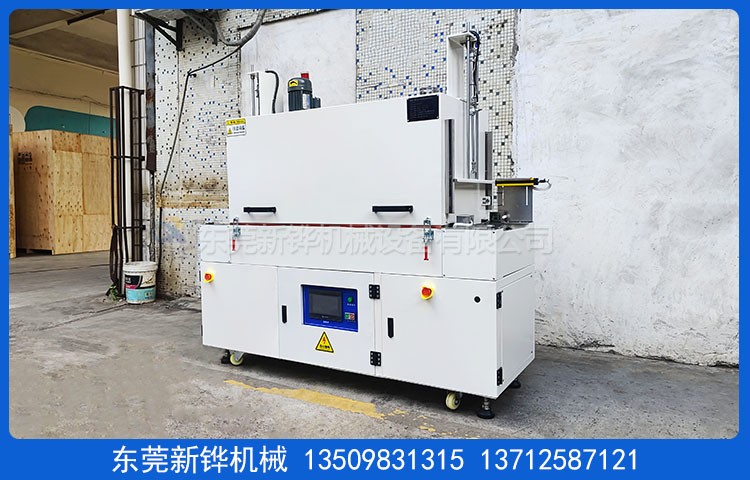

装备名称:小型隧道烤炉
装备型号:XHSO-1.7-04-1R
机台电源:AC380V 3φ 60HZ 10KVA
烘烤尺寸:长1250 × 宽430 × 高200mm
运送尺寸:长1700 × 宽620 × 高1600mm（以实物为准）
机台结构:入口高度:200mm，进料段:225mm，恒温段:1250mm（1组控温），出料段:225mm。运送线到地面800±10mm。
磨练方法:加热段手动开盖设计，利便磨练及清洁保养。
机台定位:装置承重M20脚杯， 3寸脚杯利便装备的牢靠。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊包管炉内清洁。
外箱材质:T1.5mm 厚冷板折弯增强焊接加工，打磨防锈。
机架材质:T2.0*40*40mm 铁方通焊接成型，机架整体封板。
机台颜色:小型隧道烤炉经防锈处置惩罚后静电高温粉体涂装，整机为波纹白。
保温质料:白色硅酸铝保温，保温层厚度80-100mm。
门密封条:?20mm耐高硅胶双密封条密封处置惩罚，雅观无污染。
温度规模:常用温度:80-120℃，最高温度:常温～MAX200℃可调。
温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功效，输入模式为 K型热电偶,控温精准。
排风出口:排风口:￠90mm可调理风阀。
加热功率:小型隧道烤炉接纳不锈钢电热管，1套加热控制温度，升温状态约:9KW。
升温速率:空炉常温～100℃约需时间5-8分钟，100～200℃约需时间10-13分钟。
运送装置:不锈钢折弯链板+挡边条，出料区装1组光电检测有料提醒，前后收支料口装气动门，门下方装耐高温传感器检测关门有无料，进/出料位装反射形清静光栅。
运送动力:传动由伺服+减速电机自力控，链轮、链条传动运行，常用0.5-1m/min调理速率。
清静�；�:超温阻止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳俺乇；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯取虾豕是寰脖曜�。
防护标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制，情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:装备自送货之日起质保期为壹年，质保期内爆发非人为质量问题免费维修。
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟。
验收标淮:本机台不含供电电源线、排风管道，以双方签订的手艺协议书为标淮，验收时间为5-7天。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起35个事情日出货。
东莞yl23411永利官网烘烤装备厂家生产:小型隧道烤炉,隧道式烘烤炉,隧道烤炉,工业隧道式烤炉,隧道烘烤炉,运送式隧道烤炉,隧道炉,热风隧道炉,红外线隧道炉,无尘隧道炉,固化隧道炉,烘烤隧道炉,烘干隧道炉,浸漆隧道炉,高温隧道炉等装备研发制造。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
