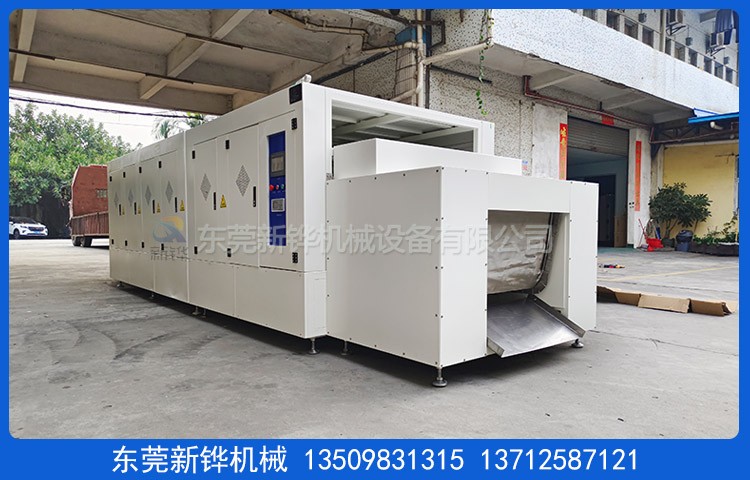

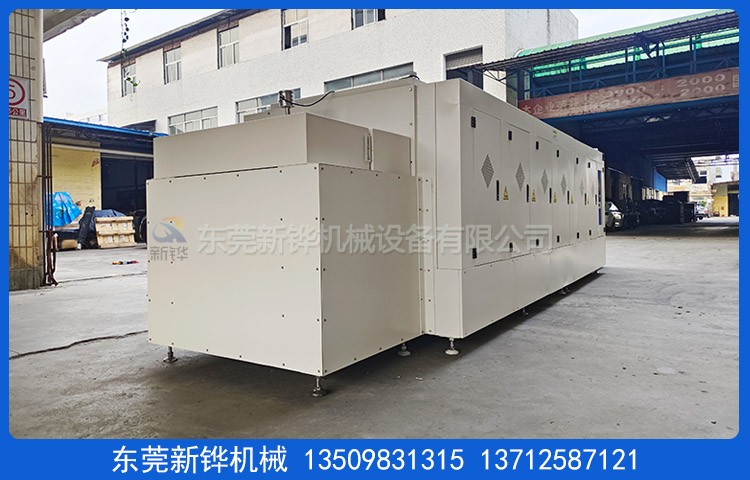

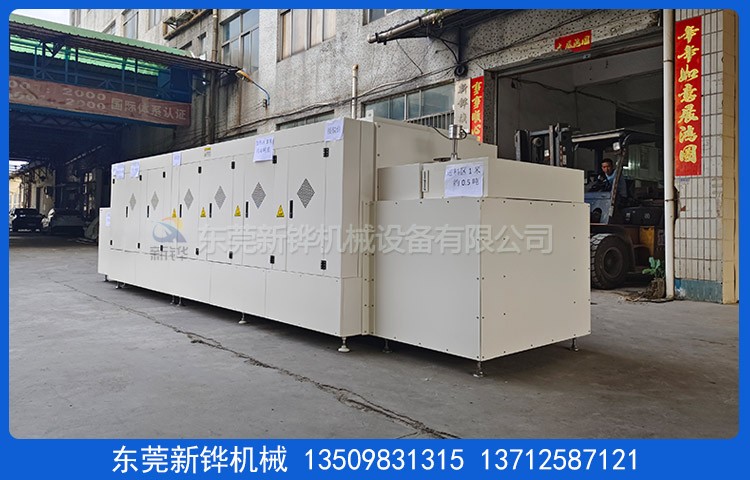

装备名称:碳化炉
装备用途:一连式304#不锈钢链条串杆网带+200目席形网；热解碳化炉事情中整个加热历程通入氮气�；�,阻止产品在高温氧化、实现灼烁、防爆、防氧化目的。主要用于硅料、电芯、碳浆等产品烧胶、碳化、烧结。
装备型号:XHSOH-7-08-2R
机台电源:AC380V 3φ 50HZ 90KVA
烧结尺寸:长3000×宽800 ×高130mm
形状尺寸:长7000×宽1400×高1500mm（以实物为准）
机台结构:入料口高度:100mm,进料段:1000mm,恒温段:3000mm,冷却段:2000mm,出料段:1000mm。
机台定位:装置承重M20脚杯,3寸脚杯利便装备的牢靠和三段拼接。
马弗罐体:T6mm厚SUS304S高温不锈钢板折弯成型、顶部为拱形结构、经特殊要领焊接制作。
外箱材质:T1.5mm冷板折弯加工焊接制作,50*50MM角铁增强牢靠内箱。
机架材质:T50*50mm方管焊接成型制作,�；ふ挚怯�1.5mm冷板。
保温质料:炉膛上下填充高铝穿孔砖+重质高铝砖,炉衬与炉体之间高温陶瓷纤维棉保温。
机台颜色:碳化炉经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色。
操作系统:7寸触摸PLC可编程控制器人机界面,具备温度、速率、故障报警等参数权限设定。
温度规模:常用温度:500℃,最高温度:常温～MAX600℃可调,控温精度:500±1.5%℃。
温控系统:温度�？榕浜系缌χ鞯鹘馄骺刂�,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶。
加热元件:接纳0Cr27Al7M02高温电阻丝加热,匀称漫衍在炉膛上下部位,水平装置,5区加热控制。
加热功率:升温状态:90KW,恒温状态:45KW,空炉常温～600℃约需时间60分钟.
运送速率:减速电机配易能变频器调速,常用30-200mm/min恣意调理。
运送方法:碳化炉运送宽750mmSUS304#链条串杆网带+200目席形网+减速马达发动网带运行。
气氛�；�:通入氮气�；�,设置球阀、电磁阀、流量计等元器件,�；て牧�:≤6Nm3/h（客户自备）；上料段和恒温段通氮气�；�,上料人字网带下方、上料段和恒温段交接处、恒温段和冷却等交接处均设置充氮帘装置；恒温段设置氧含量剖析仪,且信号接入触摸屏显示。
冷却方法:双层水套式结构,事情中水套夹层通入冷却循环水,依赖水流带走热量,对产品实验空冷降温。（外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2客户自备）。
清静�；�:超温阻止加热并警报装置、三相电压、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯�…自力电柜合乎国际清静标准。
防护标识:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修。
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟。
验收标淮:本机台不含供电电源线、排风管道,验收时间7天,以双方签订的手艺协议书为标淮。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起30个事情日出货,装置调试2天完成。
东莞yl23411永利官网烘干装备厂家生产:碳化炉,热解碳化炉,热解碳化隧道炉,高温处置惩罚碳化炉,高温碳化炉,一连式碳化炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
