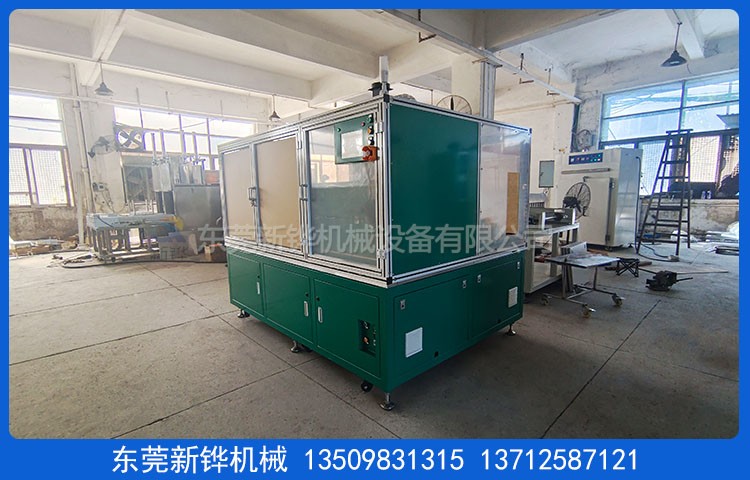

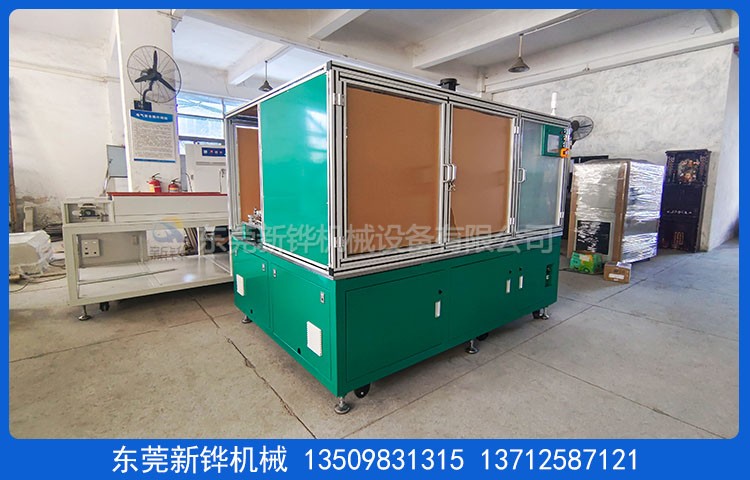

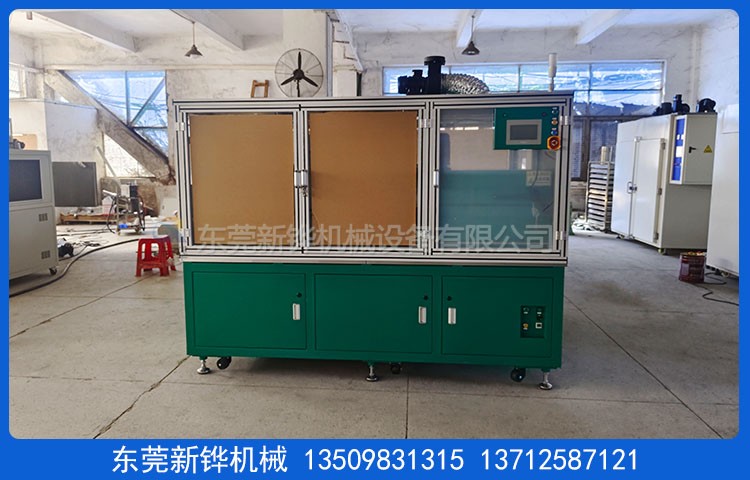

装备名称:高频焗炉
机械型号:XHMO-5Y-380T-1R
整机電源:AC380V/15KW/50HZ （含清静外罩）
外型尺寸:长2000*宽1600*高1800mm
外箱材质:SS41#1.5mm折弯焊接加工，打磨倒角无毛刺。
保温夹层:高密度白色硅酸铝棉，隔热厚度为50mm。
内箱材质:SUS201#1.2mm镜面不锈钢密焊加工，产品收支口高度150mm.
运风方法:顶部单向水平热风循环运风，0.37KW长轴电机配9寸多翼式风轮。
加热方法:中波红外线电热管器，加热功率:12KW，升温速率:12℃/min,烘烤时间:15分钟。
温度规模:常用温度80℃，最高温度:室温-200℃可调，温度均为度:80±10℃。
磨练方法:炉盖翻开为气转动簧加手动撑杆�；�，测试孔位置:下炉体掀开正面1个，气弹簧侧面1个。
冷却机罩:正面一排高速横流电扇吹风，顶部中心∮90mm排风口与顶部排风机相接排热，机架内装置370W高速离心风机送室外凉风入冷却罩冷却降温，10厘台面开多个出风口，风机出风口加导流分风调理板.
机架台面:接纳40*40*3.0mm方通,机架台面为10厘水平加工，地面到治具杯底面高度1004mm(不含机械手20厘牢靠台板）。
机架封板:高频焗炉接纳T1.4冷板六面封板，打磨倒角无毛刺，防锈后高温喷塑。
运送链条:运送节奏:5S/个，08B加长销不锈钢链条，加长销轴∮8mm，链条节距63.5mm(5*12.7),总共330个铝质治具杯。
收支料定位 日本SMC气缸夹持转子上、下料，收支料光电检测链条定位。
机台外罩:框架用40*40*2.0mmmm铝型材，前后运动门用5厘透明压克力板，左右两侧+顶部冷板烤粉，顶部装置T5节能照明灯管（不装置门磁�；た兀�.
控制方法:日本欧姆龙温控器+台能SCR控制中波红外线电热管，三相数显电流表检测电流、风机接触器施耐德。
清静裝置:机械式超温�；て鳌⑾嘈虮；て鳌⑷裙乇；ぁ⒄┬沟缈亍⑷甘镜�。
烘烤流程:上料处夹持气缸定位上料，烘烤温度80℃烘烤25分钟约莫走190个产品，风冷7分钟约莫走75个产品,冷却后产品外貌温度45±5℃，下料处夹持气缸定位下料，约莫28分钟走完整个流程。
机台颜色:打磨倒角无毛刺，防锈后高温喷塑（指定色卡:户外亮光绿/禄豪）
东莞yl23411永利官网烘烤装备厂家生产:高频焗炉,磁瓦焗胶炉,电机焗炉,工业高频焗炉,焗胶机,焗胶炉,转子焗炉,磁瓦焗炉,壳体焗炉,电机焗炉,定子浸漆焗炉,线圈滴漆焗炉,电机灌胶焗炉,转子隧道炉,电感线圈隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
