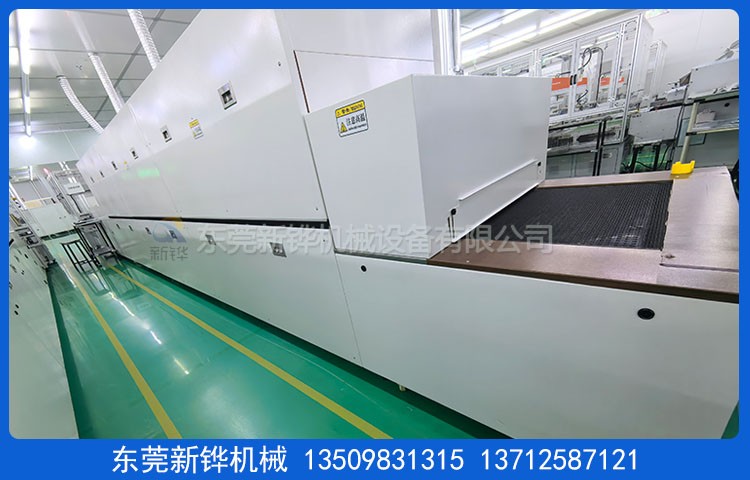

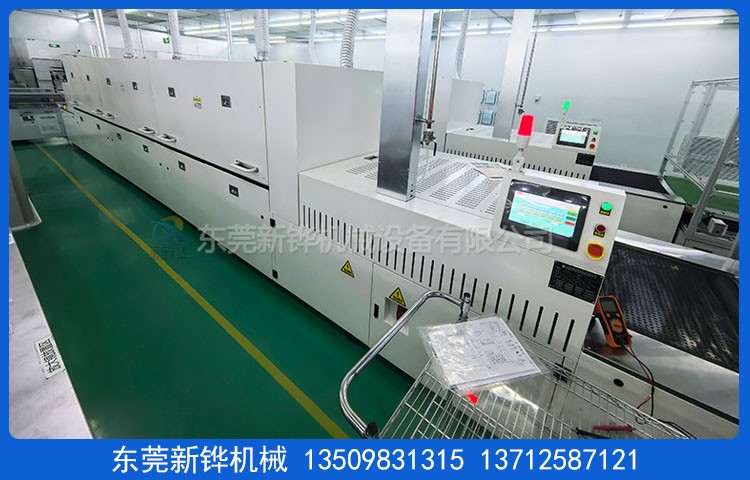

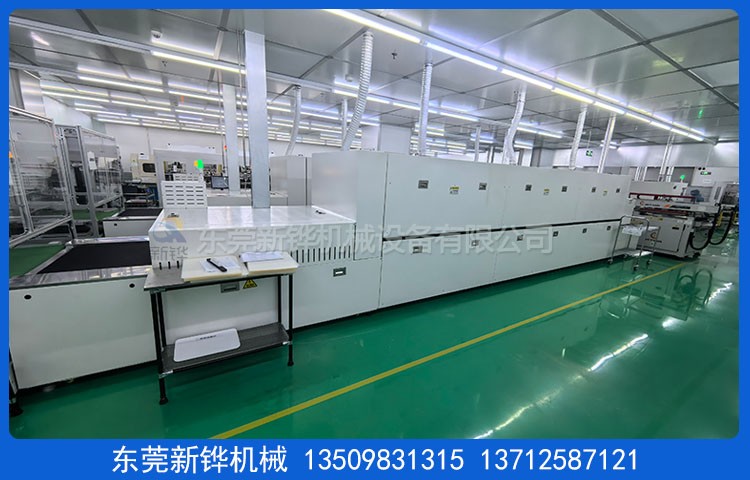

装备名称:清洁隧道炉
装备型号:XHSOL-10-09-6R
装备电源:AC380V 3φ 50HZ 53KVA
内空尺寸:长6000×宽960×高100mm
形状尺寸:长10000×宽1360×高1650mm（以实物为准）
机台结构:进料口:100mm(进料高度）；进料段:750mm (人工放料）；接纳罩:500mm (热风接纳）；升温区:1000mm（分1区控温）；恒温区:5000mm（分5区控温）；冷却段:2000mm(含抽风罩250mm)；出料段:750mm (人工下料） 。
磨练方法:气弹簧推杆掀开炉盖+手动撑杆�；� 。
内箱材质:T1.2mmSUS304#镜面不锈钢板满焊制作 。
外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作 。
机架材质:T2.0*40*40mm铁方通焊接加工 。
机台定位:底部装置M18承重脚杯， 3寸脚杯高度可调 。
机台颜色:清洁隧道炉经防锈处置惩罚后静电高温粉体涂装，整机为邹纹灰白色 。
保温质料:高密度白色硅酸铝棉，保温层厚度150mm 。
隔热外罩:炉体两侧整体隔热封板配三角锁 。
防护标签:装备高温部分加贴高温警示标识 。
温度规模:室温～MAX220℃可调;
操作方法:触摸屏+可编程控制器人机界面操作 。
温控方法:温控器配合固态继电器控制, 输入模式为细密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功效 。
温度匀称度:恒温15分钟空炉150℃横向±2-4℃，纵向±5-8℃（收支料段除外）
运风方法:经由风道疏散后顶部笔直运风，循环运风设计，匀称性佳 。
运风电机:长轴型高温马达多组配合多翼式不锈钢风轮 。
清洁过滤:清洁隧道炉接纳二级过滤，进风口加装初效过滤器，炉内加装千级耐高温高效过滤器，双面防护网为不锈钢方格网SUS304；
排风方法:￠90mm不锈钢排风阀，可调理排风量 。
加热元件:304#无尘化不锈钢电热管 。
加热功率:46KW，恒温状态功率:28KW 。
升温速率:空炉30分钟常温升至150℃ 。
运送网带:宽900mm网格内径2*2mm玄色铁复龙网带 。
纠偏装置:网带装置特氟龙导条自动纠偏装置 。
运送速率:减速电机配合变频器调速，常用2m/min，0.5-5m/min恣意调理 。
运送高度:运送带外貌距离地面可调800+30mm 。
冷却方法:多排轴流电扇强制自然风冷，冷却尾端网络热风统一倾轧 。
清静�；�:超温阻止加热并警报装置；马达、电热过电流�；�；控制回路短路及过载�；�；
泄电断路器、电源逆向避免器合乎国际清静标准；操作面板/出料急�？亍⒊隽瞎獾缂觳獠�；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示） 。
防护标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制；情形相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar 。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂. 。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》；GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为1年，质保期内爆发非人为质量问题免费维修；质保期外装备配件消耗造成的故障本公司酌情收取工本费；免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容；免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪 。
验收标淮:本机台不含供电电源线，排风管及排风管装置用度；装备调试完成3天内为验收时间，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份 。
交货日期:签订条约收到订金之日起75个事情日内完成；装置调试时间为货到工厂之日 2 个事情日内完成 。
东莞yl23411永利官网烘烤装备厂家生产:清洁隧道炉,PET清洁隧道炉,无尘隧道炉,工业级清洁烘道,清洁烘烤装备,高精度清洁隧道炉,热风隧道炉的厂家,电池烘烤线等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
