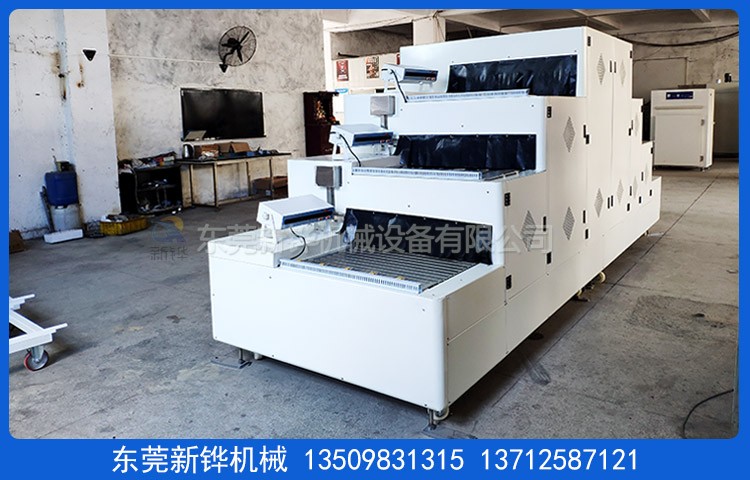

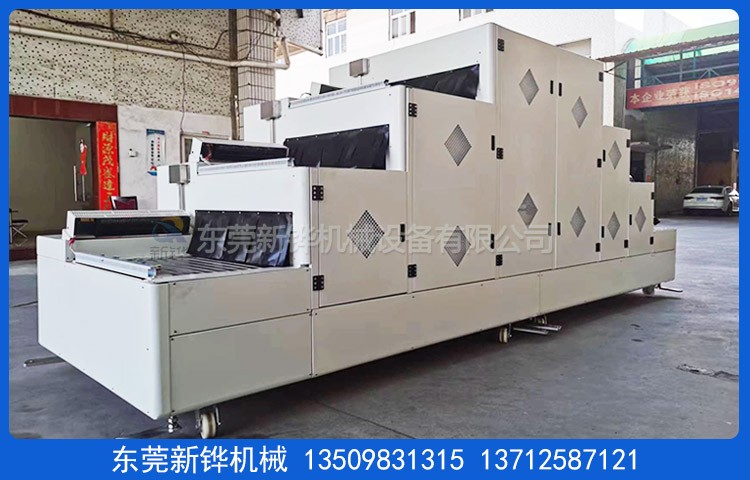

装备名称:多层固化炉
机械型号:XHSO-TQS5-3T
机台电源:AC380V 3φ 50HZ 52KVA
上层烘烤尺寸:L1380×W840×高150mm
上层运送尺寸:L2630×W1500×高1400mm（以实物为准）
上层尺寸漫衍:进料500mm,加热段980mm（分1段控制）,出料750mm
中层烘烤尺寸:L2630×W840×高150mm
中层运送尺寸:L3780×W1500×高1000mm
中层尺寸漫衍:进料550mm,加热段2630mm（分2段控制）,出料600mm
下层烘烤尺寸:L3780×W840×高150mm
下层运送尺寸:L5000×W1500×高600mm
下层尺寸漫衍:进料570mm,加热段3780mm（分3段控制）,出料650mm
出料装置:上,中,下三层加装导条及微动开关检测产品 。
装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm
磨练方法:侧面分层运动门磨练电机/电热管组件 。
内箱材质:T1.2mm厚SUS304#镜面不锈钢板全密封氩弧焊,包管炉内清洁 。
外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作 。
机架材质:T2.0*40*40mm铁方通,两侧整体运动封板 。
机台颜色:多层固化炉经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色 。
保温结构:接纳耐高温白色硅酸铝棉,保温层厚度100mm
密封条:接纳?20mm耐高硅胶密封条密封处置惩罚,雅观无污染 。
温度规模:室温~MAX200℃,常用温度150℃
温度控制器:达温度� ？榕浜瞎烫鹘馄骺刂�, 输入模式为细密 K型热电偶.温控系统具备自动整定和PID参数的自动校正功效 。
操作系统:威纶通触摸屏+三菱PLC可编程控制器,装备为人机操作界面:运送速率,风机,加热,温度,温度曲线等参数直接设定 。
温度匀称度:空炉150℃恒温15min后温差±5-10℃
上层测温点:加热:980mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个 。
中层测温点:2630mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个 。
下层测温点:3780mm前,中,后3*3结构9个测温探头,测温高度140mm,吸热罩:前后测温探头2个 。
运风方法:经由风道疏散后水平循环运风设计,匀称性佳 。
运风电机:长轴型烤箱专用马达多组配强力型多翼式镀锌风轮 。
加热方法:多层固化炉接纳不锈钢电热管+热风循环 。
加热功率:上层8KW+中层12KW+下层20KW=40KW,恒温状态功率:20KW
升温速率:约7℃/min,空炉常温～150℃约需时间20分钟 。
上层烘烤时间:放推测出料120分钟 。
中层烘烤时间:放推测出料180分钟 。
下层烘烤时间:放推测出料180分钟 。
冷却方法:2排可调理角度轴流电扇 。
运送网带:宽844mmT2.5mm不锈钢折弯链板+201不锈钢链条 。
运送速率:减速电机配合变频器0-100mm/min规模恣意调理 。
运送高度:运送带外貌距离地面运送高度:1467mm（上层）,1033mm（中层）,600mm（下层） 。
清静�；�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及过载等�；げ⒕ㄗ爸谩虾豕是寰脖曜� 。
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源:主电源接纳AC 220V/380V/50Hz 三相五线制 。
使用条件:情形相对湿度40%-50%,温度为20-30摄氏度 。
注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂 。
执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行 。
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》
手艺标准:GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为1年,质保期内爆发非人为质量问题免费维修,质保期外装备配件消耗造成的故障本公司酌情收取工本费 。
培训服务:免费提供装备的程序编写及输入,故障扫除,操作,一样平常维护等培训内容,免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪 。
东莞yl23411永利官网烘烤装备厂家生产:多层固化炉,多层烘烤炉,多层热风炉,多层加热固化炉,多层固化烘干线,多层电热固化炉,三层隧道炉,无尘隧道炉,IR隧道炉,二层热风隧道炉等相关装备
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
