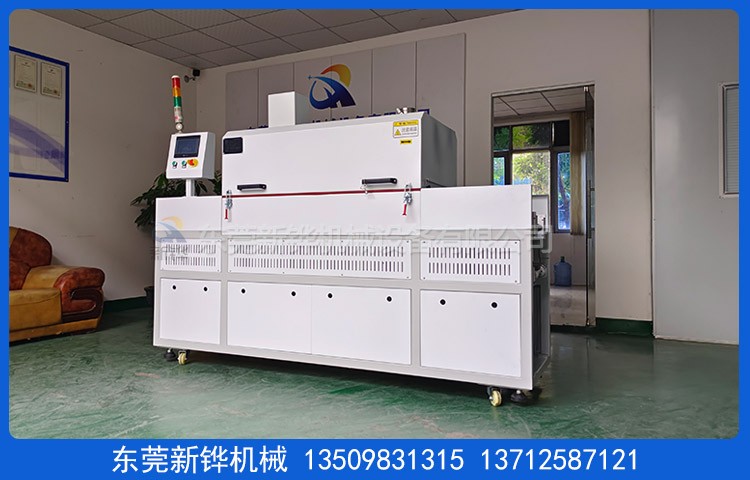

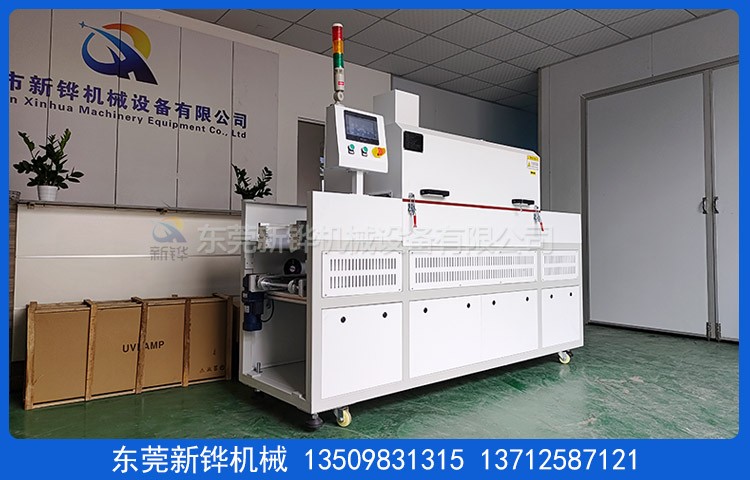

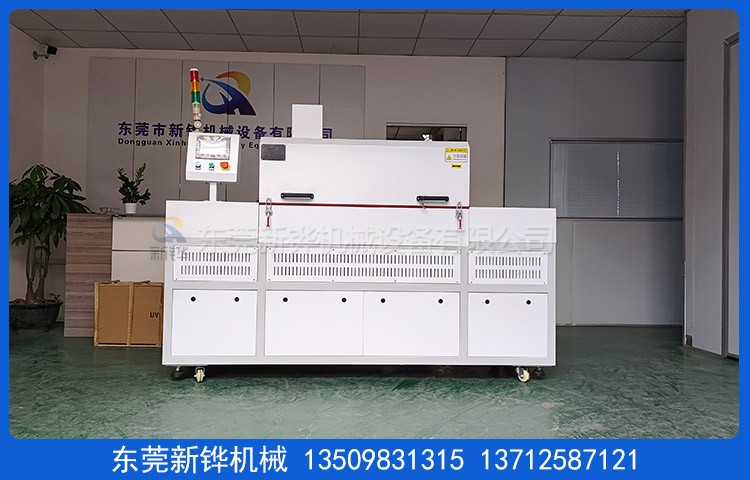

装备名称:移印油墨隧道炉
装备型号:XHSO-2.4-05-1IR
机台电源:AC380V 3φ 50HZ 9KVA
烘烤尺寸:长1300 × 宽500 × 高250mm
上层运送:长2400 × 宽720 × 高981mm
下层回流:长2400 × 宽720 × 高643mm
机台结构:入料口高度:150mm;进料段:550mm（隔热帘）;恒温段:1300mm（1段）;出料段:550mm（隔热帘） 。
内箱材质:T1.2mm厚SUS不锈钢板全密封满焊包管炉内清洁 。
外箱材质:T1.5mm 厚冷板折弯增强焊接加工,打磨防锈 。
机架材质:T4.0*50*50mm 铁方通焊接成型,机架周围封板 。
机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色或客户提供色卡 。
保温质料:高密度黄色保温岩棉保温,保温层厚度100mm 。
门密封条:?20mm耐高硅胶密封条密封处置惩罚,雅观无污染 。
温度规模:常用温度:150℃,最高温度:常温～MAX200℃可调 。
温控系统:温度控制器配合SSR控制,具备PID自整定参数平衡调温校正功效,输入模式为 K型热电偶 。
运风方法:经由风道疏散后循环运风设计,匀称性佳 。
运风电机:长轴型高温马达多组配强力型多翼式风轮 。
进排风口:进风口:￠90mm调理风盘,排风口:￠90mm可调理风阀 。
主加热器:移印油墨隧道炉接纳远红外线电热管+不锈钢电热管,2套加热方法 。
加热功率:升温状态:8KW,恒温状态:4KW 。
升温速率:约10℃/min,空炉常温～150℃约需时间10分钟 。
上层运送:量产线:线体有用内宽:342mm,2.5倍不锈钢倍速链+精研调速马达+三个阻挡气缸运送；试机线:线体有用内宽:400mm,铁复龙网带运送运行 。
下层回流:同步带传送+精研调速马达 。
运送速率:电子调速器调理速率,常用350~400mm/s速率可调理
清静�；�:超温阻止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳俺乇；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际清静标准 。
防护标识:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度 。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。
质保服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修 。
售后服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟 。
验收标淮:本机台不含供电电源线、排风管道,以双方签订的手艺协议书为标淮 。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份 。
交货日期:签订条约收到订金之日起30天完成 。
东莞yl23411永利官网烘干装备厂家生产:移印油墨隧道炉,移印隧道炉,丝印油墨隧道炉,移印烘烤炉,移印烘干线,移印油墨隧道烤炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造 。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
